חברת הבולמים WP שבבעלות ק.ט.מ מציגה בולם חדש, XPLOR PRO 8946, שאמור לשפר את הצמדת הגלגל האחורי לקרקע ואת יעילות הרכיבה.
חברת הבולמים WP מציגה בולם אחורי מקצועי חדש (אשר מחליף את סדרת ה-Trax), שאמור לעמוד בדרישות רוכבים מקצועיים המשתתפים בתחרויות אנדורו. הבולם החדש משתמש בטכנולוגיות ה-SUPERTRAX, המאפשרת שליטה לא רק על מהירות שיכוך ההחזרה (ריבאונד) האיטית אלא גם על המהירה, וכן PDS (ר"ת Progressive Damping System), על-מנת לשפר את הצמדת הגלגל האחורי לקרקע ולקבל תחושה טובה יותר וזמני הקפה טובים יותר.

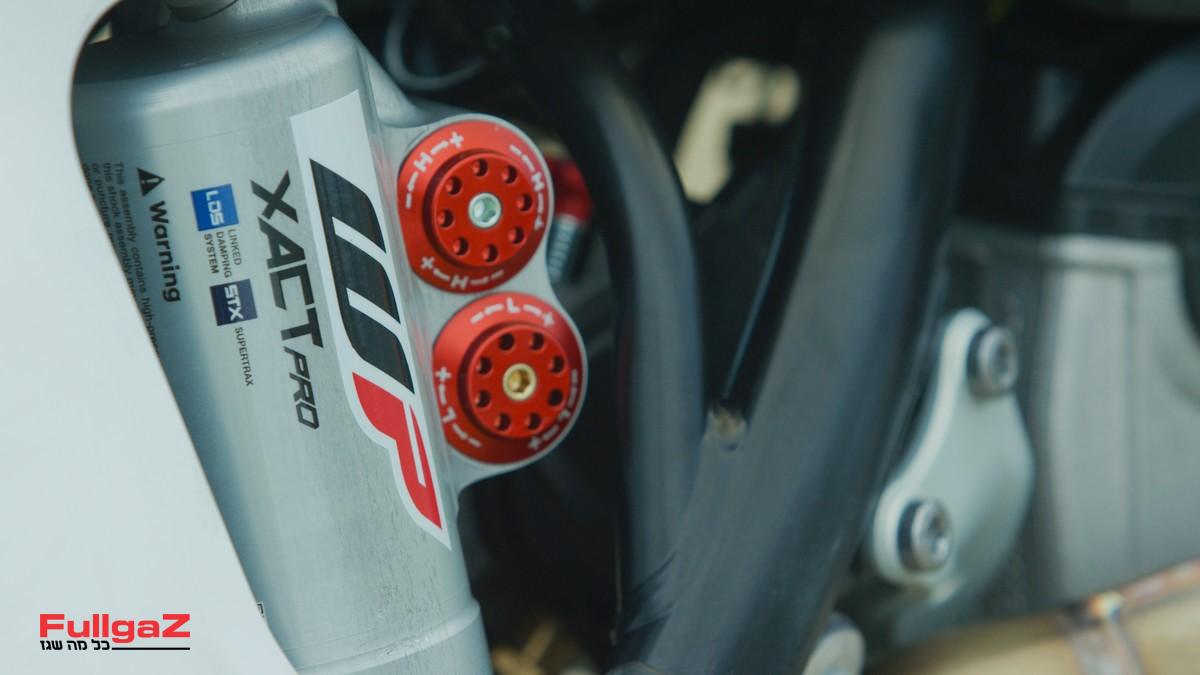

שליטה על שיכוך ההחזרה המהיר
הצמדת הגלגל לקרקע מאפשרת לפתח מהירות גבוהה יותר, שכן אי אפשר להאיץ אם אין מגע של הגלגל בקרקע. בנוסף, הרוכב נלחם פחות באופנוע ומשקיע פחות מאמצים ביצור אחיזה ולפיכך מתעייף פחות.
במערכת ה-SUPERTRAX יש מנגנון כיוון לאותו שיכוך החזרה, אשר מווסת את מעבר השמן דרך מעקף, והלכה למעשה מאפשר שליטה על שיכוך ההחזרה המהיר לצד שליטה על מהירות שיכוך ההחזרה האיטית שנמצאת בבולמים אחוריים באופן מסורתי. כיוון הריבאונד המהיר מתבצע על-ידי בורג כיוון TXN הנמצא בתחתית הבולם, בצמוד לבורג כיוון REB של שיכוך ההחזרה האיטי.
בולם ה-XPLOR PRO 8946 יהיה זמין החל מה-21 בספטמבר, והוא מתאים לדגמי 2017 ומעלה של דגמי ק.ט.מ EXC בנפחים 150, 250, 300 סמ"ק, ודגמי ה-EXC-F בנפחים 250, 350, 450 ו-500 סמ"ק.
מחיר בישראל טרם נקבע.
על שיכוך ההחזרה האיטיוכמובן שעל שיכוך הכיווץ המהיר והאיטיסקסי!
חברת הבולמים WP, השייכת לקבוצת ק.ט.מ, הציגה בסוף השבוע טכנולוגיה חדשה לבולמים אחוריים לאופנועי אנדורו ומוטוקרוס. הטכנולוגיה החדשה מאפשרת שליטה לא רק על מהירות שיכוך ההחזרה (ריבאונד) האיטית אלא גם על המהירה, והיא תיושם בסדרת בולמי ה-TRAX החדשה הנקראת SUPERTRAX.

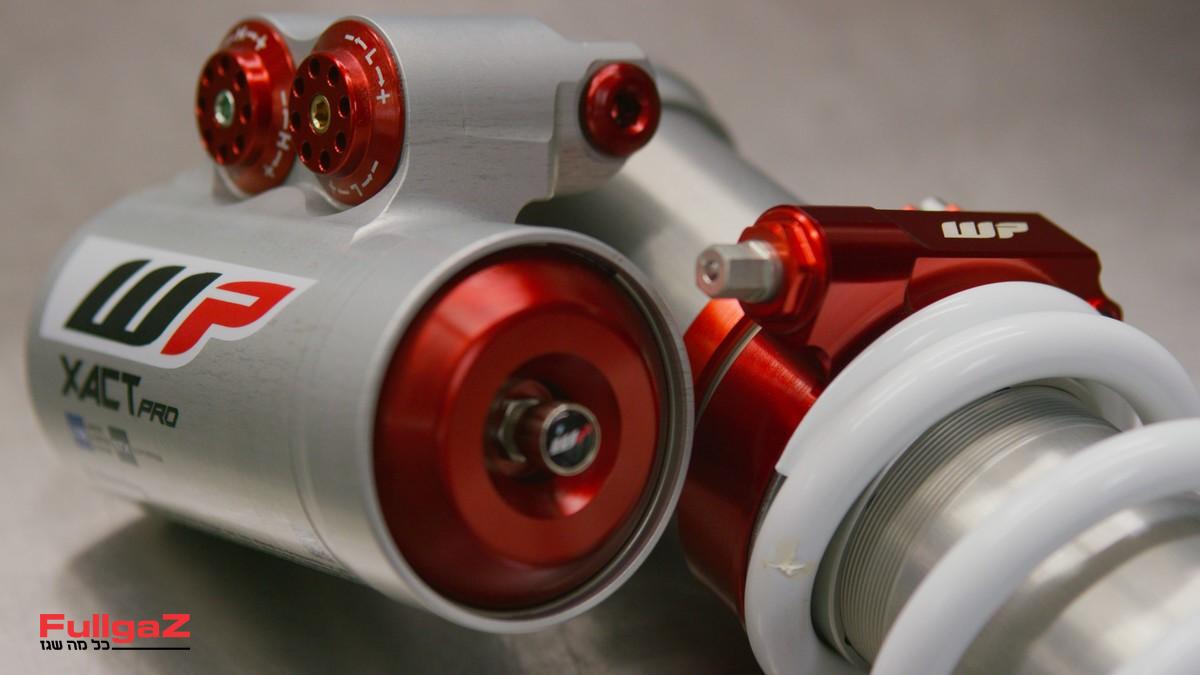

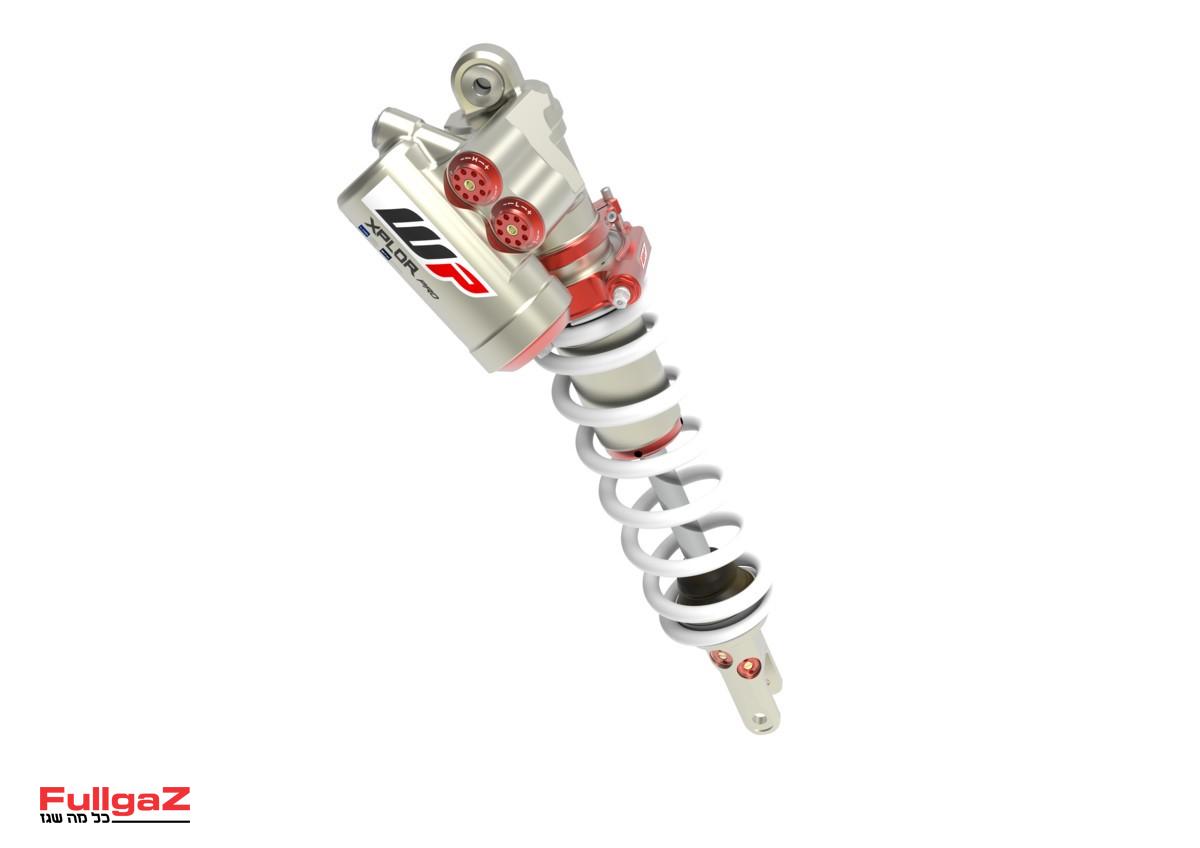

בולם ה-SUPERTRAX החדש – כאן בגרסת ה-XPLOR לאנדורו
כמו שכתבנו במבחן שערכנו לבולמי ה-TRAX וה-Cone Valve, מערכת ה-TRAX מזהה כאשר הגלגל האחורי נמצא באוויר, ללא עומס, כלומר כשההחזרה מהירה, ופותחת מעבר שמן נוסף (מעקף) אשר מאפשר את פתיחת הבולם במהירות, וזאת על-מנת להגיע למקסימום זמן אחיזה של הגלגל האחורי עם הקרקע.
כעת, במערכת ה-SUPERTRAX החדשה, ב-WP פיתחו מנגנון כיוון לאותו שיכוך החזרה, אשר מווסת את מעבר השמן דרך המעקף, והלכה למעשה מאפשר שליטה על שיכוך ההחזרה המהיר, לצד שליטה על מהירות שיכוך ההחזרה האיטית שנמצאת בבולמים אחוריים באופן מסורתי. כיוון הריבאונד המהיר מתבצע על-ידי בורג כיוון TXN הנמצא בתחתית הבולם, בצמוד לבורג כיוון REB של שיכוך ההחזרה האיטי.
המשמעות היא שהבולם החדש מציע 5 כיוונים שונים: כיוון עומס קפיץ, כיוון שיכוך כיווץ איטי ומהיר, וכיוון שיכוך החזרה איטי ומהיר.

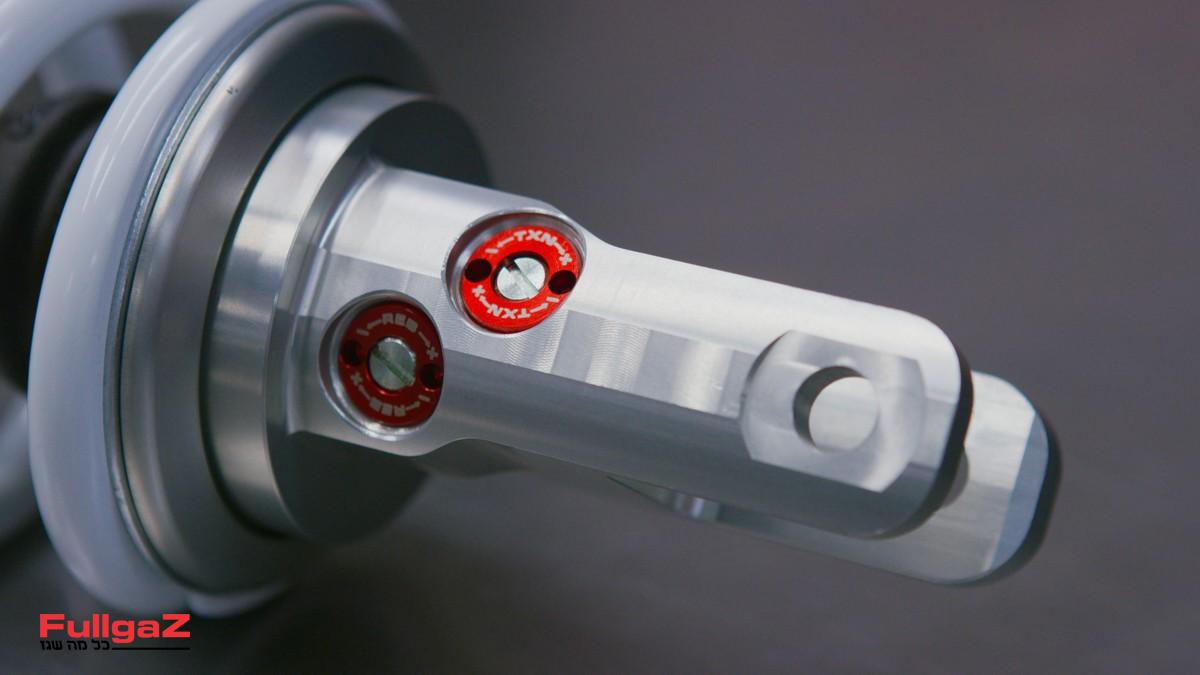

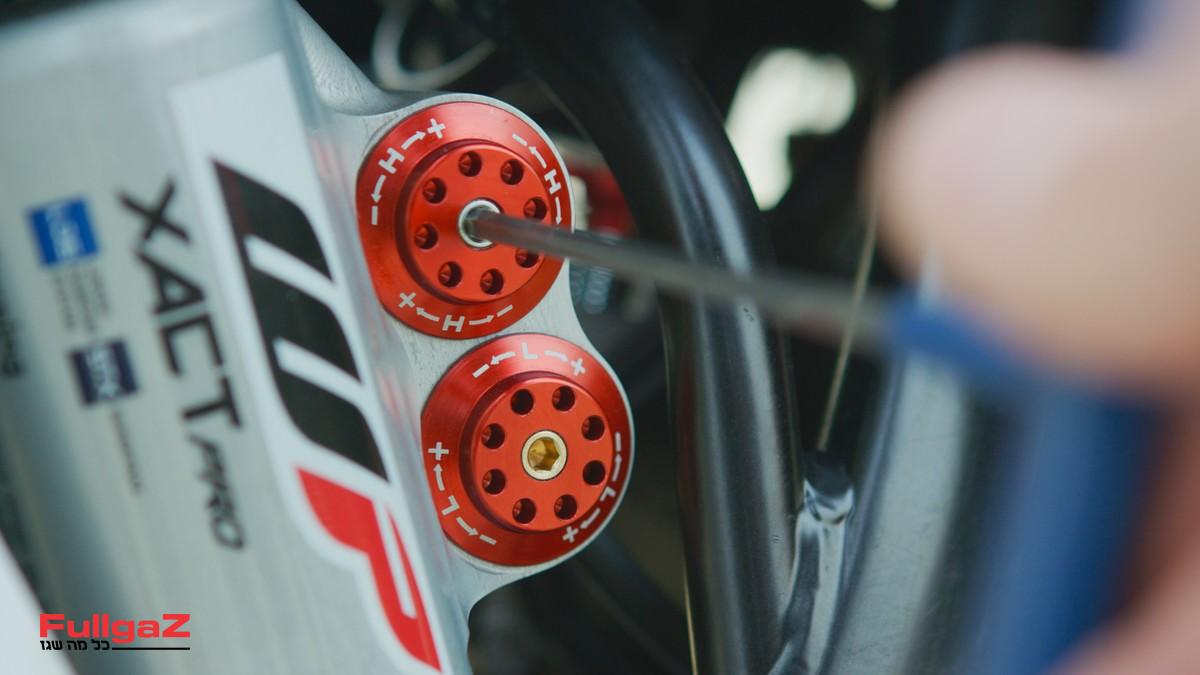

כיוון ריבאונד מהיר ואיטי

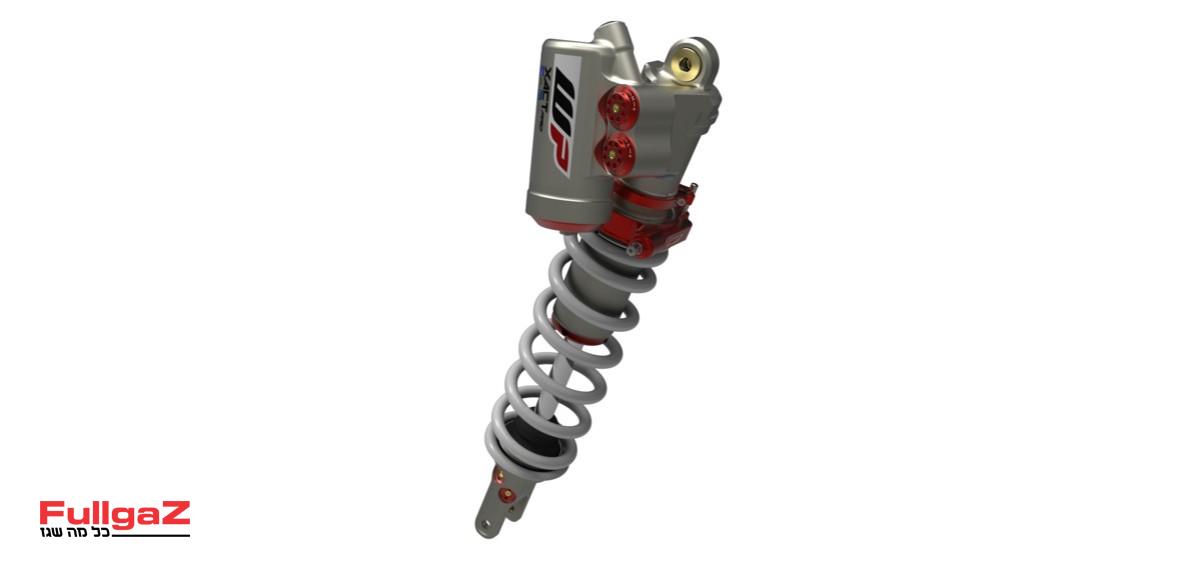

הבולם האחורי החדש מסדרת ה-SUPERTRAX מגיע נכון לעכשיו לאופנועי האנדורו של ק.ט.מ והוסקוורנה (סדרת XPLOR PRO) ולאופנועי המוטוקרוס של ק.ט.מ והוסקוורנה (סדרת XACT PRO). בעתיד סביר להניח שיוצעו בולמים גם לדגמי אנדורו ומוטוקרוס של יצרניות נוספות.
נציין רק שהבולמים האחוריים הסדרתיים של WP לאופנועי האנדורו והמוטוקרוס של ק.ט.מ (ומ-2014 גם הוסקוורנה) מגיעים כבר מ-2008 עם שיכוך כיווץ (קומפרשן) מהיר ואיטי. כעת כאמור מצטרפת האפשרות לשיכוך החזרה מהיר – אך רק בבולמי ה-SUPERTRAX.

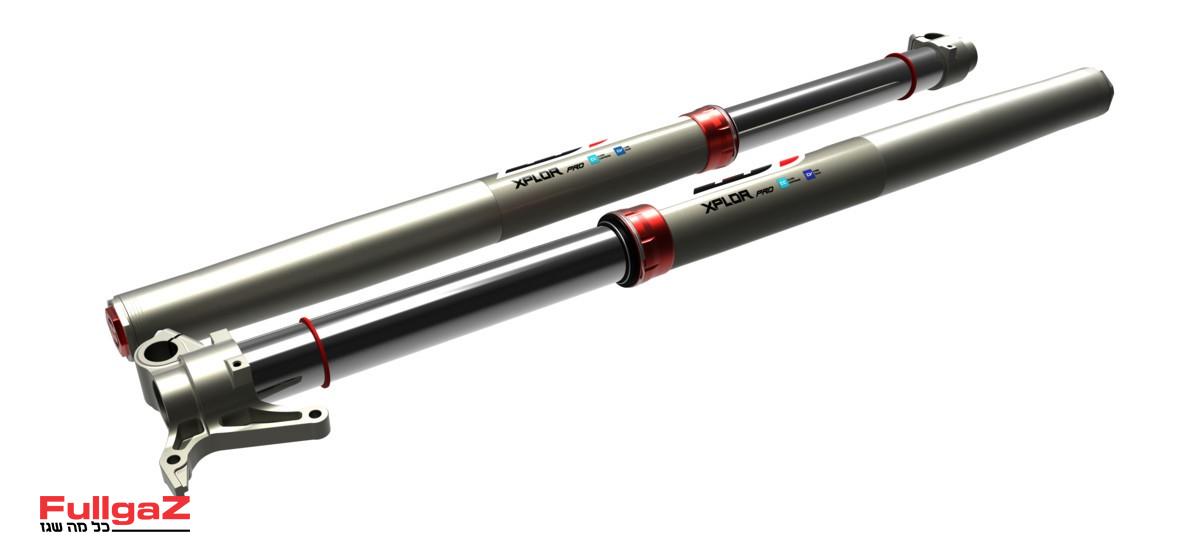

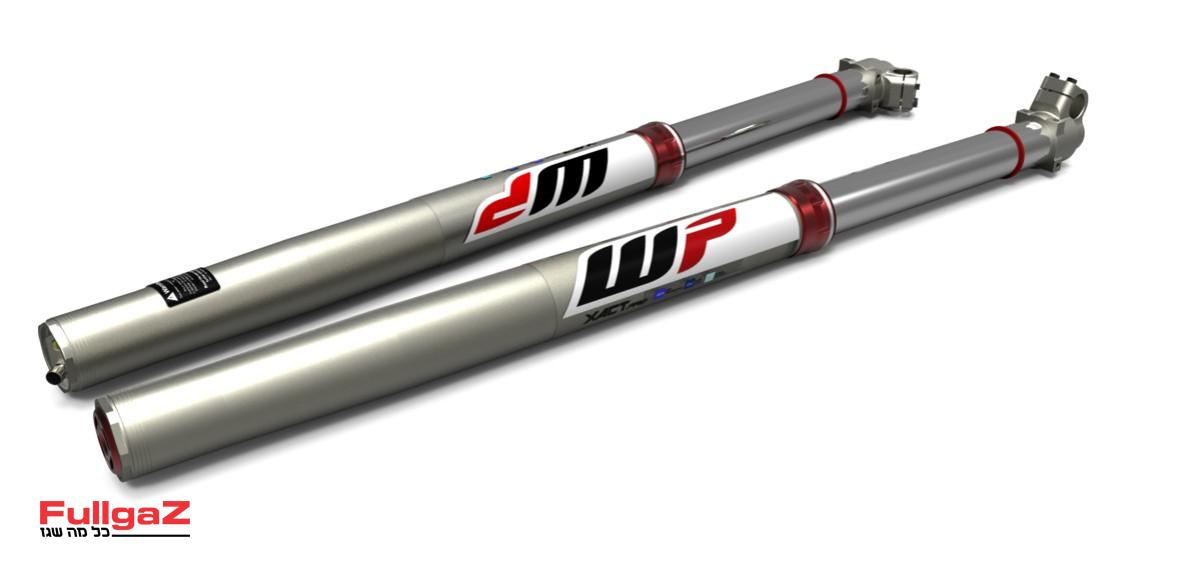

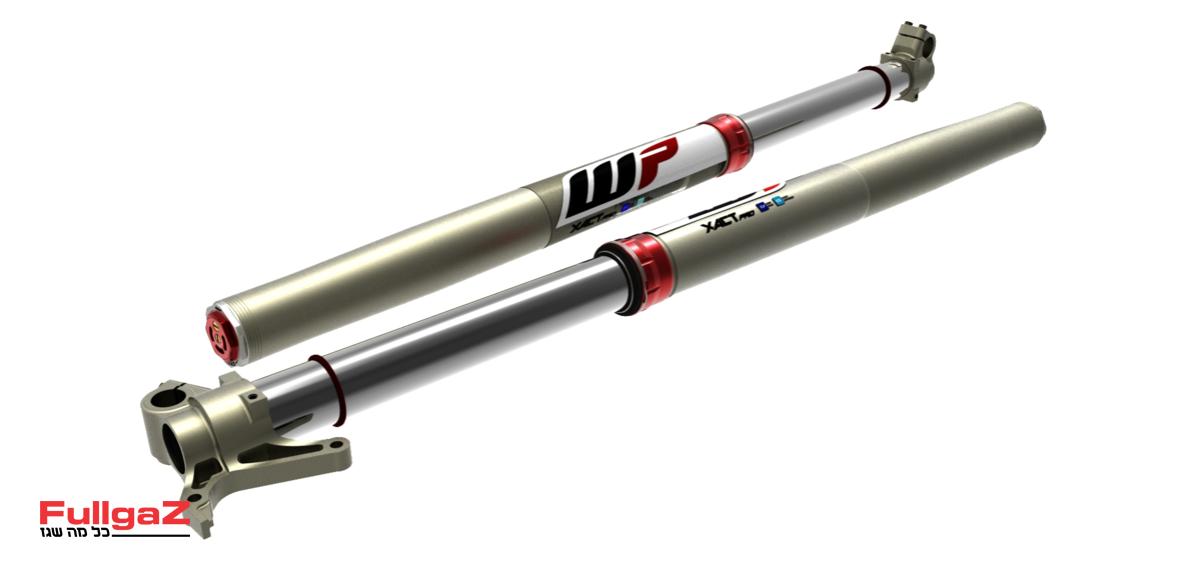

במקביל להצגת בולם ה-SUPERTRAX החדש, בק.ט.מ מודיעים על שדרוג של בולמי ה-Cone Valve בסדרות XACT PRO (מוטוקרוס) ו-EXPLOR PRO (אנדורו), שבהם מערכת השסתום מעוצבת מחדש לעבודה טובה יותר.
מחיר: כ-28 אלף ש"ח לבולמים קדמיים ואחורי לאופנוע אנדורו
ק.ט.מ 300EXC עם Cone Valve ו-Trax
אחד התהליכים המעניינים שעוברים על הרוכב הישראלי – בדגש על רוכב השטח – הוא ההבנה על חשיבות מערכות המתלים והבולמים. התהליך הזה החל לפני כעשור, עם תחילת תקופת הרנסנס של האנדורו הישראלי, כשמספר מכונאים החלו להחדיר לתודעת הרוכבים את החשיבות של בולמים.
בשלב הראשון הרוכב הישראלי החל להבין את החשיבות של כיוון נכון לבולמים – כמו סאג ושיכוכים – וגם של תחזוקה תקופתית. לעבוד עם מה שיש, ולשמור את זה ברמה גבוהה. בשלב הבא רוכבים רבים החלו להתאים את הבולמים אישית – להחליף קפיצים לפי משקל הרוכב וסגנון הרכיבה ולשסתם מחדש את שסתומי שיכוך הכיווץ וההחזרה. סדנאות הבולמים התמלאו פתאום בעבודה, והידע שצברו במשך השנים בא לידי ביטוי היטב. חלק מהרוכבים הגדילו לעשות והחליפו מערכות בולמים בשלמותן, למשל לכאלה של אוהלינס או של חברות אפטרמרקט אחרות.
זה מעניין, מפני שהתהליך הזה העביר את מיקוד הרוכב מכוח המנוע אל ההתנהגות הדינמית שלו. Power is nothing without control אומרת הסיסמה המוכרת, והיא נכונה מאוד. אם בעבר רוכבים שמו את הדגש על ביצועי מנוע, והחליפו מערכות פליטה ומסנני אוויר, הרי שהיום יותר ויותר רוכבים – במיוחד בתחום האנדורו – מבינים שכוח זה נחמד, אבל יותר חשוב להוריד אותו לקרקע ולשמור על אחיזה ויציבות, שכן אלו באמת יגרמו לאופנוע להתקדם ולרוכב ליהנות. השילוב של מתלים וצמיגים, והסט-אפ המלא שלהם – זה העניין הגדול, וזה מה שיהפוך רוכב למהיר יותר.
בימים אלו, כשתחום האנדורו נמצא בפריחה חסרת תקדים ובישראל נמכרים כ-1,300 אופנועי אנדורו מקצועיים בשנה – לתחביב בלבד – זה הזמן להתקדם לשלב הבא. יבואנית ק.ט.מ לישראל, שהיא גם בעלת הזיכיון לייבוא מוצרי WP (חברה בת של קבוצת ק.ט.מ), החלה לאחרונה לייבא מערכות בולמי פקטורי שלמות לאופנועי שטח ואופנועי כביש. בולמי הפקטורי מצוידים בטכנולוגיה מתקדמת יותר מבולמים סדרתיים, והם עשויים מחומרים איכותיים יותר. המשמעות היא אחיזה ויציבות טובים יותר בכול מצב רכיבה, טווח פעולה רחב יותר, וגם אפשרויות כיוון רחבות יותר.
בולמי Cone Valve לאופנועי אנדורו ומוטוקרוס
בולמי פקטורי לאופנועי אנדורו
חברת WP מציעה 2 טכנולוגיות מתקדמות ייחודיות לאופנועי אנדורו: הבולמים הקדמיים מטיפוס Cone Valve (שסתום קוני), ובולם אחורי מטיפוס Trax. הבולמים הללו מותקנים על אופנועי הפקטורי של ק.ט.מ שמתחרים באנדורו, במוטוקרוס ובראלי העולמיים, כשההבדלים בין גרסאות הבולמים המוצעים לקהל הרחב ובין אלו המותקנים באופנועי המרוץ הרשמיים של ק.ט.מ הם זניחים.
אז מה העניין עם ה-Cone Valve וה-Trax? נתחיל קודם עם ה-Trax. המבנה הפנימי של הבולם כמעט זהה לבולם אחורי רגיל, עם צילינדר רחב שבתוכו בוכנה עם דיסקיות (שימסים) המתקפלות ומאפשרות מעבר שמן מצד לצד כתלות בלחץ שפועל כליהן. יחד עם זאת, לבולם ה-Trax יש פטנט מיוחד אשר מאפשר פתיחה מהירה של הבולם – ללא התנגדות של שמן – כאשר לא מופעל על הבולם עומס בזמן החזרה. במילים אחרות: כשאר הגלגל האחורי באוויר, הבולם ייפתח מהר על-מנת להצמיד את הגלגל לקרקע מהר ככול האפשר. הפטנט הזה מאפשר יותר הצמדה, יותר אחיזה, וכפועל יוצא – יותר מהירות. בנוסף, הבולם כולו עשוי מחומרים איכותיים יותר ובטכנולוגיות ייצור מתקדמות ומדויקות יותר, כך שגם שאר טווח הפעולה איכותי יותר מבולם סדרתי.
בולם Trax לאופנועי אנדורו ומוטוקרוס
בולמי ה-Cone Valve הקדמיים מציעים כאמור גם הם טכנולוגיה ייחודית. אלו הם בולמים הפוכים בקוטר 48 מ"מ, כשאת יחידת השסתום עם הדיסקיות הנמצא בתוך הקארטרידג' מחליף שסתום קוני הסוגר מעבר שמן כנגד קפיץ אחורי. המבנה הזה מאפשר טווח עבודה רחב משמעותית מאשר בוכנה עם דיסקיות (שימסים), וכן מספר יתרונות נוספים כמו טווח פתיחה גדול יותר של השסתום המיועד לעבודת מתלה מהירה במיוחד, נוחות גבוהה גם כאשר מכוונים את הבולמים לסט-אפ קשיח, וכן מינימום נפילת לחץ בבולם אחרי פתיחת השסתום, מה שאומר שיכוך אחיד לאורך כל המהלך. בנוסף, אפשרויות הכיוון האישי בו רחבות, וניתנות לביצוע על-ידי בחירת קפיץ אחורי בחוזק שונה וכן את נקודת הפתיחה ההתחלתית של הקפיץ.
ופרט לכול אלו, בולמי ה-Cone Valve בנויים גם הם מחומרים איכותיים יותר. כך למשל, צינורות הבולם מצופים ב-DLC שחור להקטנת חיכוך, ובסיסי הבולם עשויים מאלומיניום מכורסם (ומותאמים לכול דגם בנפרד). הכיוונים החיצוניים מתבצעים כולם מחלקו העליון של הבולם, כלומר מול הרוכב.
איך זה מרגיש?
נפלה בחלקנו ההזדמנות לרכוב על 3 אופנועי ק.ט.מ שונים המצוידים בבולמי Trax ו-Cone Valve, כשהאופנועים והבולמים חדשים לגמרי ומכוונים למצב הסטנדרטי והמקורי – ללא התאמות לרוכב, למשקל, לסגנון רכיבה או להעדפות אישיות. במקביל, רכבנו על אותם הדגמים – גם הם חדשים לגמרי – כשהם מצוידים במערכת הבולמים המקורים של ק.ט.מ ו-WP וגם היא מכוונת למצב המקורי.
התחושה הראשונית שמתקבלת מהאופנועים עם בולמי הפקטורי היא קשיחות והידראוליקה איכותית, וזה קורה כבר בעמידה במקום ובנדנוד האופנוע. אולם התחושה הזו לחלוטין לא מספרת את הסיפור של מערכת הבולמים הזו.
את יום הרכיבה ערכנו באזור הר חורשן, והוא כלל שעשועי אנדורו כמו קפיצות ודרופים, טיפוסים שונים, רכיבת שבילים מהירה, רכיבת סינגלים בסגנונות שונים, ובעיקר הרבה סלעים, שורשים ואדמה בעלת אחיזה של חורף.
אם נצטרך לסכם בשתי מילים את החוויה של הרכיבה על בולמי הפקטורי של WP, הן תהיינה יציבות וביטחון. בכול מצב, בכול מהירות ובכול עומס – היציבות של האופנוע משתפרת משמעותית, ויש הרבה יותר ביטחון לפתוח גז ולרכוב מהר יותר.
יציבות וביטחון
את האימפקט הגדול ביותר קיבלנו בסינגל מעגלי שעליו רכבנו כמה פעמים – כל פעם עם אופנוע אחר – והוא כולל ירידה ארוכה, הרבה סלעים, פניות צפופות בין עצים וקטעים מהירים וארוכים בירידה על סלעים. בסינגל הזה הבנו עד כמה מערכת הבולמים הזו שומרת על יציבות האופנוע ועד כמה המהירות שלנו גבוהה יותר – ועם יותר ביטחון.
אבל זה לא רק זה, אלא בכול טווח הפעולה של הבולמים. כך למשל, ההתאוששות המהירה של מערכת הבולמים הזו אחרי נחיתה מדרופ מאפשרת לפתוח את הגז יותר מוקדם ויותר חזק, ולהרגיש לרגע כמו אלוף. כך גם במעבר על פני באמפים עם קדמי מונף באוויר, וכך הלכה למעשה בכול מצב ברכיבה – מרכיבת שבילים, דרך רכיבת הסינגלים הטכניים, ועד הטיפוסים, הירידות והדרופים. מערכת הבולמים הזו מאפשרת לרוכב לעשות יותר, להיות יותר יציב, ולקבל יותר ביטחון לפתוח יותר גז ולהיות יותר מהיר. מדהים, לא פחות.
הידראוליקה מעולה
למי זה מיועד?
בולמי ה-Trax וה-Cone Valve מגיעים כמעט לכול אופנוע אנדורו ומוטוקרוס: ק.ט.מ, הוסקוורנה, הונדה, שרקו, סוזוקי, קוואסאקי וכו'. רוכב שירכוש סט בולמים כאלו, יקבל אותם בהזמנה אישית עם סט-אפ המיועד עבורו, ועם תהליך התקנה וליווי תוך כדי כיוונים – עד הגעה לסט-אפ המדויק עבורו.
הבולמים הללו, כבולמי קצה, לחלוטין לא מיועדים לכול רוכב. בראש ובראשונה הם מיועדים לרוכבי מרוצים, אשר קיצוץ זמנים נמצא בראש סדר העדיפויות שלהם. רוכבים אלו יהנו מהיתרונות הטכנולוגיים של בולמי הפקטורי של WP, ויוכלו לרכוב מהר יותר על כל מסלול, וגם לכוון את האופנוע טוב יותר עבורם ולכול מסלול.
אבל מעבר לכך, בולמי ה-Trax וה-Cone Valve מיועדים גם לחובבים, לכאלו שאופנוע האנדורו עבורם הוא תחביב של סוף שבוע, ומוכנים לשים את הכסף הגדול על מערכת בולמים סופר-מקצועית וסופר-איכותית. גם אם הם לא מחפשים להיות מהירים יותר, הבולמים הללו יאפשרו להם ליהנות מיותר אחיזה ויציבות בתוואי המסלולים שלהם, מפידבק יותר טוב מהגלגלים, ומהתקדמות רציפה יותר. במילים אחרות – פחות מלחמות עם האופנוע ויותר הנאה.
כמה גדול הכסף? ובכן, סט בולמי Cone Valve שלם ובולם אחורי Trax לאופנוע אנדורו כמו ק.ט.מ או הוסקוורנה, יעלו כ-28 אלף ש"ח. במחיר הזה מקבלים כאמור גם התקנה, כיוונים אישיים לאורך זמן וליווי צמוד, אבל זה עדיין הרבה מאוד כסף – במקרים מסוימים כמחצית משווי של אופנוע חדש.
שוב, לא לכול רוכב, אבל אלו שכן ישימו את הכסף (הגדול) ייהנו ממערכת הבולמים מהטובות ביותר שכסף יכול לקנות היום לאופנועי שטח.
ד.ל.ב מוטוספורט, יבואנית ק.ט.מ לישראל, החלה לייבא ולשווק בישראל את בולמי המרוצים המקצועיים של חברת WP – חברת הבת של ק.ט.מ הממוקמת במטיגהופן, אוסטריה. סדרת המוצרים נקראת WP PRO.
בולמי המרוץ של WP, בטכנולוגיית Cone Valve (שסתום קוני) מלפנים ו-Trax מאחור, משמשים את קבוצות המרוצים של ק.ט.מ והוסקוורנה באליפויות כאלה ואחרות, וכן מותקנים על אופנועי מרוץ של יצרניות אחרות בדוקטרינות מרוצים כמו אנדורו, ראלי, מוטוקרוס, סופרמוטו, ואף מרוצי אספלט כאלה ואחרים (בתמונה בראש הידיעה – סט בולמי WP PRO מלא לדגמי ק.ט.מ RC ודיוק).
הבולמים, העשויים מחומרים איכותיים יותר וברמת גימור גבוהה יותר מאשר אלו של בולמים סדרתיים, מגיעים בהתאמה אישית לרוכב לפי דגם אופנוע וסוג רכיבה, משקל הרוכב ואופי הרכיבה, והם מתאימים לא רק לדגמי ק.ט.מ והוסקוורנה אלא גם לאופנועים של קוואסאקי, הונדה, סוזוקי, ימאהה, וכן דגמי אופנועים מקצועיים נוספים – לשטח ולאספלט.
בולמי Cone Valve לאופנועי אנדורו ומוטוקרוס
גם בולמי ה-Cone Valve וגם בולמי ה-Trax בנויים בטכנולוגיה שונה מאשר אלו המגיעים כציוד מקורי על אופנועים קונבנציונליים. כך למשל, מזלג ה-Cone Valve בנוי בטכנולוגיה של שסתום קוני המחליף את יחידת שסתום הדיסקיות המסורתי, והוא מיועד לרוכבים חזקים אשר מעמיסים את הבולמים הרבה מעבר לממוצע וכתוצאה מכך הדיסקיות יוצאות מטווח העבודה שלהם ופעולת השיכוך נפגמת. עם השסתום הקוני טווח הפעולה רחב יותר והשיכוך נשמר בכל מהלך המרוץ.
פרט לכך יש מספר יתרונות נוספים כמו טווח פתיחה גדול יותר של השסתום המיועד לעבודת מתלה מהירה במיוחד, נוחות גבוהה גם כאשר מכוונים את הבולמים לסט-אפ קשיח, וכן מינימום נפילת לחץ בבולם אחרי פתיחת השסתום, מה שאומר שיכוך אחיד לאורך כל המהלך. ניתן לרכוש צמד בולמי Cone Valve מושלמים, או רק את מנגנון הקארטרידג' המחליף את מנגנון הקארטרידג' בעל שסתום הדיסקיות המסורתי בבולמים של WP – עם קארטרידג' פתוח, קארטרידג' סגור או 4CS. מנגנון השסתום הקוני זהה לחלוטין לאלו שבשימוש קבוצות המרוצים, פרט לקוטר, כשרוכבי קבוצות המרוצים של ק.ט.מ והוסקוורנה משתמשים במזלג בקוטר 52 מ"מ בעל צינורות אלומיניום לעומת מזלג בקוטר 48 מ"מ עם צינורות פלדה שמגיע באופנועים סדרתיים.
הבולם האחורי מדגם Trax מציע שמירת לחץ גם בחלקו העליון וגם בחלקו התחתון של הבולם בזמן ההחזרה, ומונע את הוואקום שנוצר מתחת לבוכנת השסתום בזמן מהלך ההחזרה – בדומה לבולם ה-TTX של אוהלינס. היתרונות של בולם ה-Trax הם אחיזה ועקיבה טובים יותר לגלגל האחורי, מה שמשפר את התאוצה ואת יכולות הפנייה. בנוסף, שמירה על תחום עבודה תקין גם בסדרת באמפים ארוכה ואינטנסיבית, וכן תחושת נוחות טובה יותר. בולמי ה-Trax המוצעים למכירה לקהל הרחב זהים לחלוטין לאלו שבשימוש קבוצות המרוצים באליפויות העולם – גם בשטח וגם באספלט.
חברת WP, כאמור חברה-בת של ק.ט.מ, מייצרת מערכות בולמי זעזועים, רדיאטורים, שלדות ומערכות פליטה. את בולמי ה-Cone Valve וה-Trax היא החלה למכור לקהל הרחב בשנת 2013, וכעת כאמור הם מגיעים גם לישראל, בייבוא של ד.ל.ב מוטוספורט, יבואנית ק.ט.מ לישראל.
אותנו העסיקו במיוחד הבולמים, שכן אחרי שנים ארוכות של שיפור ושדרוג למערכת המתלים שלהם, הפעם יש קפיצת מדרגה טכנולוגית ודור חדש של בולמים שיגיע בשנים הקרובות על אופנועי האנדורו של ק.ט.מ.
אם לתת סקירה היסטורית קצרה, אז שורשי המבנה של אופנועי האנדורו של ק.ט.מ התחילו ב-1998 – אז יצא בולם ה-PDS הראשון, המשיכו ב-2000 – אז הצטרף אליו המזלג ההפוך של WP שהיה בתחילה בקוטר 43 מ"מ וגדל ב-2003 ל-48 מ"מ, ומאז ועד היום המבנה נשאר קבוע פחות או יותר, כשבכל שנה, ובמיוחד בכל דור של אופנועים, החבילה משודרגת ומציעה ביצועים טובים יותר.
בואו נבין מה בדיוק חדש ואיך זה משפיע עלינו כצרכנים ורוכבים.
מלפנים – פרונט XPlor 48; מאחור – PDS XPlor
פרונט – XPlor 48
כאמור, הפרונט ההפוך של WP שיושב על אופנועי האנדורו של ק.ט.מ יצא לראשונה בשנת 2000 במקביל לסדרת הרייסינג (גם הדו"פים קיבלו את אותו הפרונט). בשלוש השנים הראשונות הוא היה בקוטר 43 מ"מ, ובשנת 2003 הקוטר גדל ל-48 מ"מ. בשנת 2008, וגם קצת לפני כן בדגמי הפקטורי של אמצע 2007, הטלסקופים קיבלו פקק חדש עם כיוון עומס קפיץ חיצוני, ובכל כמה שנים הם שופרו בחלקיהם הפנימיים – למשל בושינגים (מסבי החלקה פנימיים) טובים יותר, שסתום חדש, מחזירי שמן עמידים יותר וכו'.
אף על פי שבק.ט.מ פיתחו בעשור האחרון שלושה מזלגות חדשים – קארטרידג' סגור (הופיע בדגמי המוטוקרוס וכן בדגמי הוסאברג), 4CS (סוג של קארטרידג' סגור, אבל קל לתחזוקה ביתית – הופיע בדגמי הסיקסדייז של השנים האחרונות וכן בדגמי הוסקוורנה מ-2014) ו-AER – בולמי אוויר שהגיעו לראשונה על המוטוקרוסים של 2016, ובהם מחסנית של אוויר משמשת כקפיץ, על אופנועי האנדורו הסדרתיים השאירו בק.ט.מ את בולמי הקארטרידג' הפתוח.
זה המקום לספר שקארטרידג' הוא מחסנית שמן פנימית, מעין צילינדר ארוך, שיושב בתוך הבולם ומחובר לחלקו התחתון. בתוך הקארטרידג' יש בוכנה עם שסתום דו-כיווני של שיכוך כיווץ ושיכוך החזרה – בדומה לבולם אחורי, וזה מחובר למוט שמחובר לפקק העליון של הבולם. הקפיץ יושב מסביב למוט הזה. כשהבולם מתכווץ המוט דוחף את הבוכנה בתוך הקארטרידג', והשמן שעובר בשסתום שבבוכנה מתנגד לפעולה ובכך משכך את תנודות הקפיץ. נציין שעל הבוכנה/שסתום מותקנות דיסקיות מתכת לשיכוך איטי / בינוני / מהיר – כאמור בדיוק כמו בבולם אחורי.
הרעיון של קארטרידג' פתוח אומר שהמחסנית הזו פתוחה על ידי חרירים בקצה התחתון שלה, כך ששמן הטלסקופים יכול להתחלף, ובעצם ממלאים שמן בתוך הטלסקופ והוא כבר ייכנס לקארטרידג'. היתרון – קלות תפעול ותחזוקה. החיסרון – בתנאי קצה, למשל כשהאופנוע קופץ או מתהפך, עלול להיכנס אוויר לקארטרידג', מה שעלול לפגוע ביכולת השיכוך של הבולם.
קארטרידג' סגור, אגב, הוא מחסנית סגורה לחלוטין של שמן שאליה אוויר לא יכול להיכנס. בהרכבת הבולם ממלאים שמן בקארטרידג', מנקזים אוויר, וזהו – זה השמן נמצא בתוך הקארטרידג' האטום. מסביב לקארטרידג' יש שמן נוסף. היתרון – בתנאי קצה לא ייכנס אוויר. החיסרון – משמעותית מסובך יותר לתחזוקה ודורש כלים ייעודיים.
לנו, רוכבי ההובי, אין ספק שקארטרידג' פתוח עדיף – בעיקר בשל קלות התחזוקה.
XPlor 48 mm
אז כאמור, לשנת 2017 ק.ט.מ ו-WP מציגים דור חדש של בולמי קארטרידג' פתוח לאופנועי האנדורו של ק.ט.מ. מעתה הפרונט הזה נקרא XPlor 48, ולמעשה מדובר בבולמי קארטרידג' פתוח משודרגים.
השינוי הגדול ב-Xplor 48 הוא ההפרדה בין כיווני שיכוך הכיווץ ושיכוך ההחזרה. אם עד עכשיו בחלקו התחתון של הבולם היה את בורר שיכוך הכיווץ (בורג קוני שמווסת את כמות השמן שתגיע לשסתום שיכוך הכיווץ, בנוסף לזה שבבוכנה שבתוך הקארטרידג') ובחלקו העליון היה את בורר שיכוך ההחזרה (אותו הסבר, רק עם שסתום שיכוך החזרה בחלקו העליון של הבולם), הרי שמעתה כל אחד מצמד הבולמים מבצע פעולה אחת – הבולם השמאלי אחראי לשיכוך הכיווץ והימני על שיכוך ההחזרה, כששני הבוררים נמצאים על הפקק העליון של הבולם וניתנים לכיוון ביד. לא צריך להתכופף יותר אל מתחת לטלסקופים ולכוון עם מברג.
המבנה הפנימי של הבולם דומה למדי למה שהיה עד עכשיו – קארטרידג' פתוח שבתוכו נעה בוכנה האחראית לשיכוך הכיווץ וההחזרה הכלליים, כשמסביב למוט הבולם נמצא הקפיץ – בשני הבולמים.
החלקים החיצוניים של הבולם – צינור הבולם ומוט הבולם – נשארו דומים למדי עד זהים לשנים קודמות. כלומר מה שהשתנה זה הקארטרידג' עצמו, שסתומי שיכוך הכיווץ ושיכוך ההחזרה (כאמור, אחד בכל בולם במקום שניים בעבר), הפקק העליון והחלק התחתון – שכעת לא מכיל שסתום.
שיפור נוסף שמגיע השנה הוא פקק משופר (מגיע במקור על דגמי הסיקסדייז), שאיתו ניתן לכוון עומס קפיץ ב-3 רמות ללא שימוש בכלים. את הפקק הזה ניתן להתקין גם על הבולמים שמגיעים על הדגמים הרגילים.
האבולוציה הזו של הבולמים שומרת על המבנה הפשוט לתחזוקה של בולמי ה-48 מ"מ של ק.ט.מ, אבל משפרת את קלות התפעול היומיומי שלהם וכן מורידה מהמשקל הכללי 200 גרם. בנוסף, בק.ט.מ מציינים שהמבנה החדש עוזר במניעת 'בוטומינג', כלומר סגירת מהלך וטריקת מתלה. מהלך מחויב המציאות ובהחלט אבולוציה ראויה.
כך נראה כיוון השיכוכים ממבט הרוכב
PDS – גם XPlor
מערכת ה-PDS של ק.ט.מ ו-WP (ר"ת Progressive Damping System – מערכת שיכוך פרוגרסיבית) נכנסת לשנה ה-20 שלה. הרעיון הכללי אומר שבמקום שהפרוגרסיביות תושג על ידי מערכת לינקים שמשנה את מיקום הבולם תוך כדי כיווצו, הפרוגרסיביות תושג על ידי ההידראוליקה שבתוך הבולם, כלומר ההתנגדות למעבר השמן תגדל ככל שהבולם יתכווץ. לקריאה מעמיקה יותר על ההבדלים בין PDS למערכת לינקים – לחצו כאן.
עד עכשיו השתמשו בק.ט.מ בבולם שבו מחט קונית הולכת וסוגרת את מעבר השמן הפנימי ככל שהבולם מתכווץ, וכך עולה ההתנגדות למעבר השמן ועל ידי כך מושגת הפרוגרסיביות. בשנים הראשונות של ה-PDS גם הקפיץ עצמו היה פרוגרסיבי, כלומר מגדיל את התנגדותו לכיווץ ככל שהוא מתכווץ, אולם כבר שנים שבק.ט.מ משתמשים בקפיצים ליניאריים, והפרוגרסיביות מושגת רק על ידי הבולם.
גם הבולם עצמו שופר ברבות השנים. כך למשל ב-2008 (וכן בדגמי הפקטורי של אמצע 2007) הבולם קיבל בנוסף לכיוון שיכוך כיווץ למהירות נמוכה גם שיכוך כיווץ למהירות גבוהה, וגם חלקי הבולם הפנימיים שופרו עם השנים.
ל-2017 מציגים בק.ט.מ דור חדש של בולם PDS, שבו הקפיץ חוזר להיות פרוגרסיבי, אבל חשוב יותר – המבנה הפנימי של הבולם השתנה לחלוטין. גם שם הבולם השתנה, וכעת הוא נקרא XPlor.
PDS XPlor – ניתן לראות את הבוכנה הצפה בקצה המוט
בבולם החדש, במקום מחט קונית הולכת וסוגרת את מעבר השמן עם התקדמות המהלך, יש כעת בוכנה רגילה כמו בבולם קונבנציונלי – שעל ידי דיסקיות לשיכוכים איטיים, בינוניים ומהירים שולטת על מהירות מעבר השמן תוך כדי תנועת הבולם (כמו בעבר, רק שהשנה קוטר הבוכנה קטן מ-50 מ"מ ל-46 מ"מ), אבל הבוכנה הזו יושבת באמצע המוט ולא בקצהו. הסיבה – בקצה המוט ישנה בוכנה נוספת, קטנה יותר, שנקראת על ידי WP 'בוכנה צפה'. הבוכנה הזו קטנה יותר בקוטרה, ולמעשה בחצי הראשון של כיווץ הבולם היא לא משפיעה, שכן השמן עובר מסביבה ולא דרכה.
יחד עם זאת, בחצי השני של כיווץ הבולם, הבוכנה הצפה נכנסת לתוך צילינדר מיוחד שנמצא בקצה הבולם בחלקו העליון, גם הוא מלא בשמן כמובן, ומרגע זה גם היא מבצעת שיכוך, מה שאומר שיש שיכוך כפול – גם של הבוכנה הראשית וגם של הבוכנה הצפה.
היתרון הוא שטכנאי בולמים יכול להתאים את שיכוכי הבולם גם בדיסקיות (שימסים) של הבוכנה הראשית, וגם לכוון את הפרוגרסיביות על ידי החלפת דיסקיות בבוכנה הצפה, בהתאם לרמת הפרוגרסיביות הנדרשת.
יחד עם כיווני עומס קפיץ, שיכוך כיווץ איטי ומהיר שיכוך החזרה חיצוניים – מדובר בחבילה מצוינת שמאפשרת התאמה אישית ברמה הגבוהה ביותר שיש בבולמים סדרתיים.
נקודות העיגון של הבולם על השלדה ועל הזרוע האחורית השתנו
פרט להסבר הטכני הזה, בק.ט.מ מציינים שאורך הבולם קטן השנה ב-2.5 מ"מ, מהלך הבולם קטן ב-4 מ"מ, ושהחיסכון במשקל בגלל הקטנת הבולם מגיע ל-600 גרם. בולם ה-PDS גם מעוגן לשלדה ולזרוע האחורית קצת שונה – על הזרוע 5 מ"מ קרוב יותר למרכז האופנוע ועל השלדה מעט אחורנית, מה שיוצר בולם פחות שוכב ויותר זקוף.
בהחלט אבולוציה מעניינת, ואולי חשוב יותר – עובדת נהדר.
